基于 RFID 技術的倉庫管理系統設計的目的是實現物品出／入庫控制、物品存放位置及數量統計、信息查詢過程的自動化，方便管理人員進行統計、查詢和掌握物資流動情況。為達到方便、快捷、安全、高效等要求，系統設計如下。

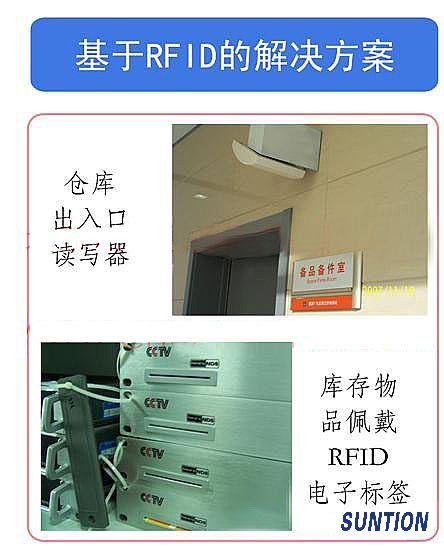

1 、系統組成：基于 RFID 技術的倉庫管理系統硬件包括：主機、打印機、出／入庫讀寫器、移動讀寫器等。
n 系統管理模塊：擔負著基礎信息管理以及系統內部集成與外界相關系統集成的重要職責。包含條碼信息的數據環境設置、條碼格式指定、權限管理、用戶登錄、模板設置、以及數據瀏覽、條碼打印模板設置等，并對條碼輸入進行端口設置、輸入有效狀態等進行控制。
n 工藝信息管理：對工藝信息數據（如零件圖號、毛坯等）實行電子化管理，擺脫傳統的單一的FO管理模式。能對零件的工藝規程進行電子化閱讀和輸出，方便現場及生產控制部門的信息發放、收集和處理。信息的處理涉及對CAPP信息的處理、通信和解碼，工藝信息內容的檢索、條碼模板編制、條碼預覽、條碼輸出、條碼輸入以及信息的反向檢索。其中也包括對輸入輸出內容的數據完整性約束和容錯處理。
n 工序信息管理：工序信息模塊是對零件工藝信息的工序級的補充，除了工藝信息模塊的特征內容外，還涉及到該工序所使用到的設備名稱、設備型號、工裝型號、檢驗標識、檢驗記錄以及該工序的工序號及數據識別編碼。
n 工步信息管理：工步信息模塊是工序信息的進一步細化，對每一工序的內容進行單一工步的分隔。以明確操作步驟、順序以及每一工步所使用的刀具名稱、刀具圖號、刀具規格、NC程序文件名等。工步信息模塊的處理過程是工藝路線、工藝信息、工序信息等模塊的綜合體現及運用。
n 條碼生成軟件模塊： 條碼生成軟件模塊需要系統底層的支持，還需要進行模板的定制。條碼的系統支持模塊是調用Bartender軟件來實現的。而模板的定制需要根據需求來進行。如工藝模板、工裝模板、刀具模板等都必須制定相應的格式。每一種格式都必須符合一定的編碼規則。以實現我們所需要的打印信息。這可以借用軟件腳本控制語言來實現多個打印方式的功能，如工藝條碼的生成等。
熱轉印條碼打印機的驅動程序模塊
n 掃描器數據接收及處理軟件模塊：掃描器數據接收及處理主要是對串口進行操作，包括數據信息的偵測、數據接收、解碼、發送、清除等功能。在數據接收方面具有中英文及字符等的識別和處理功能，防止出現亂碼。在發送方面不僅要求對指定窗口進行輸入外，還要求對基于WINDOWS系統的可輸入窗口都能不加限制的輸入。如除了本程序能接受掃描器輸入外，還能對記事本、Word等字處理軟件進行輸入。數據的解析過程相對較為復雜。程序形式可以兩種形式出現：集成和關聯
n 與成飛信息管理系統的接口軟件模塊：為了有效實現各信息管理系統的數據通信，必須統一設置各系統與條碼系統的編碼規則。根據這一編碼規則，制定各系統所有需用的信息條碼模板。編制相關腳本，控制輸入輸出的信息流，達到數據通信的目的，在此基礎上才能實現對條碼信息進行打印、掃描等工作。然后通過掃描器數據接收及處理關聯模塊，實現對串口數據的自動偵測和發送，保證有數據輸入時，能快速、準確地發送給各信息系統對應接口。該關聯除了完成這些功能外，還應具備條碼內容的校驗、串口設置等功能。
